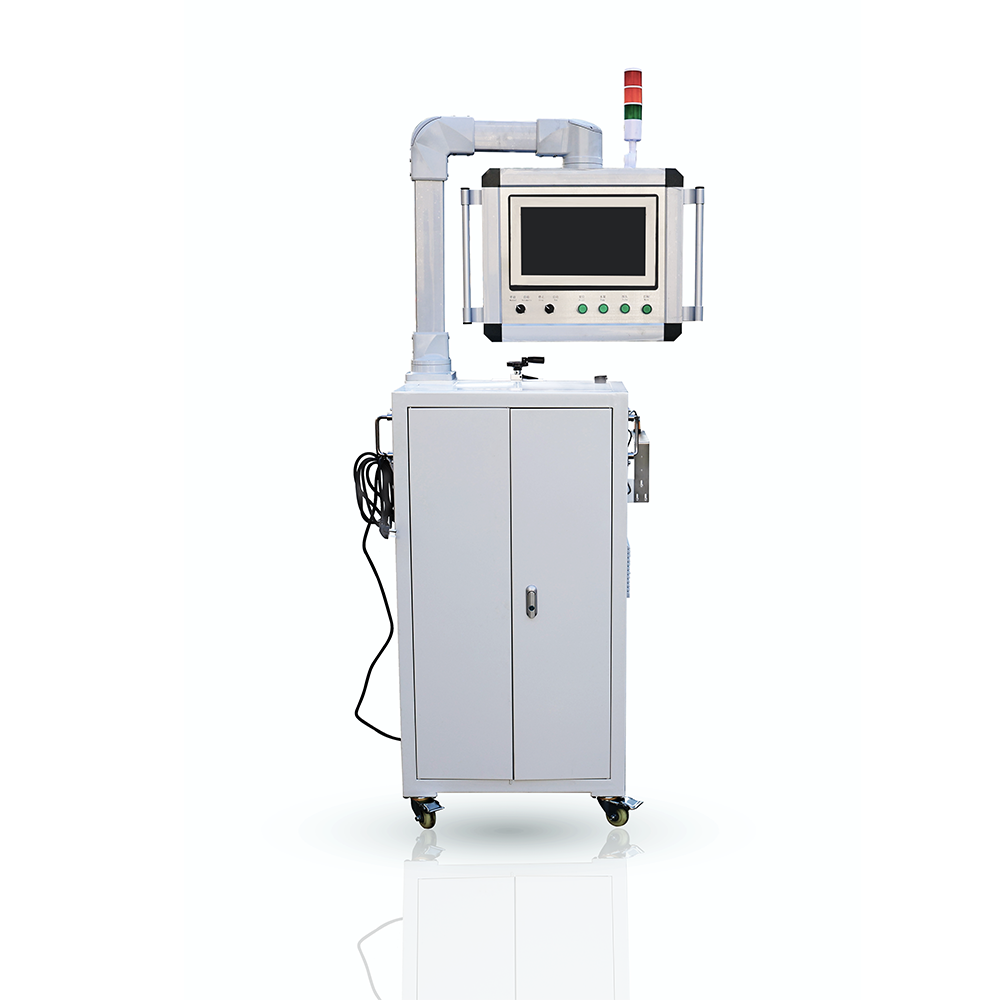

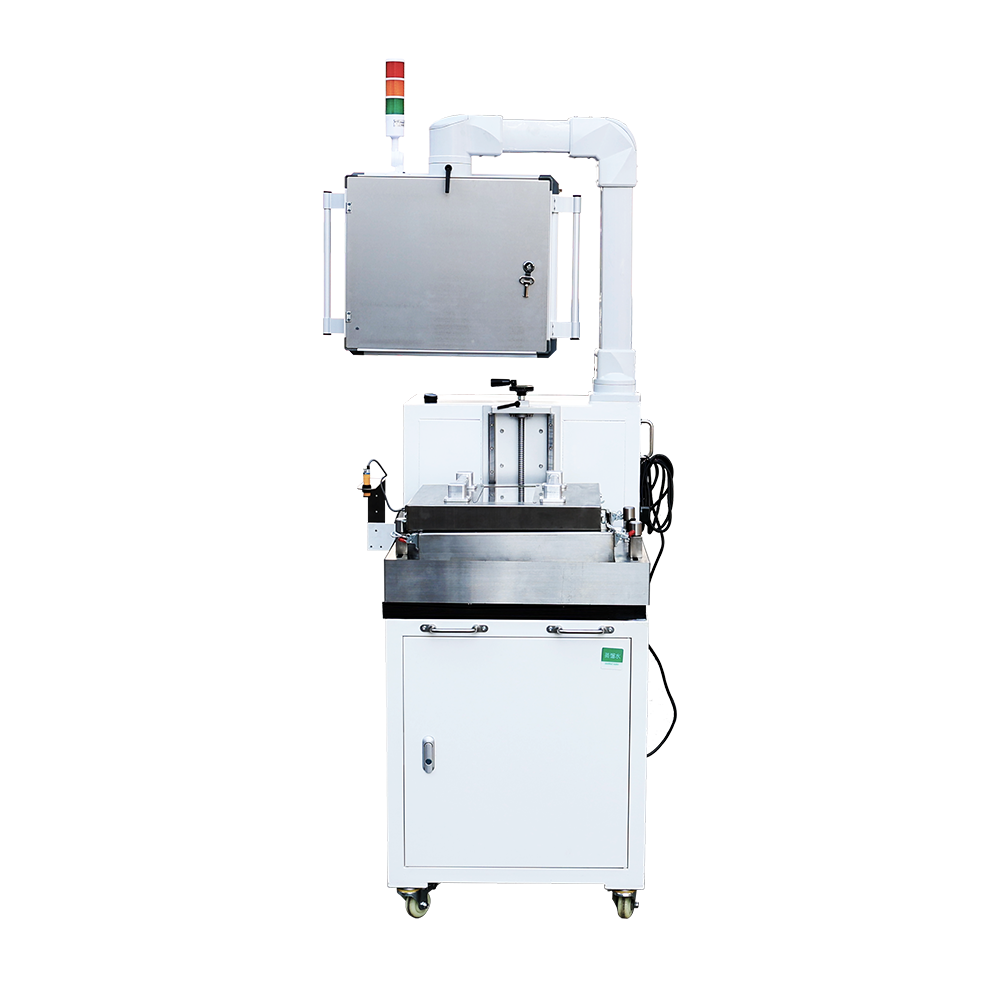

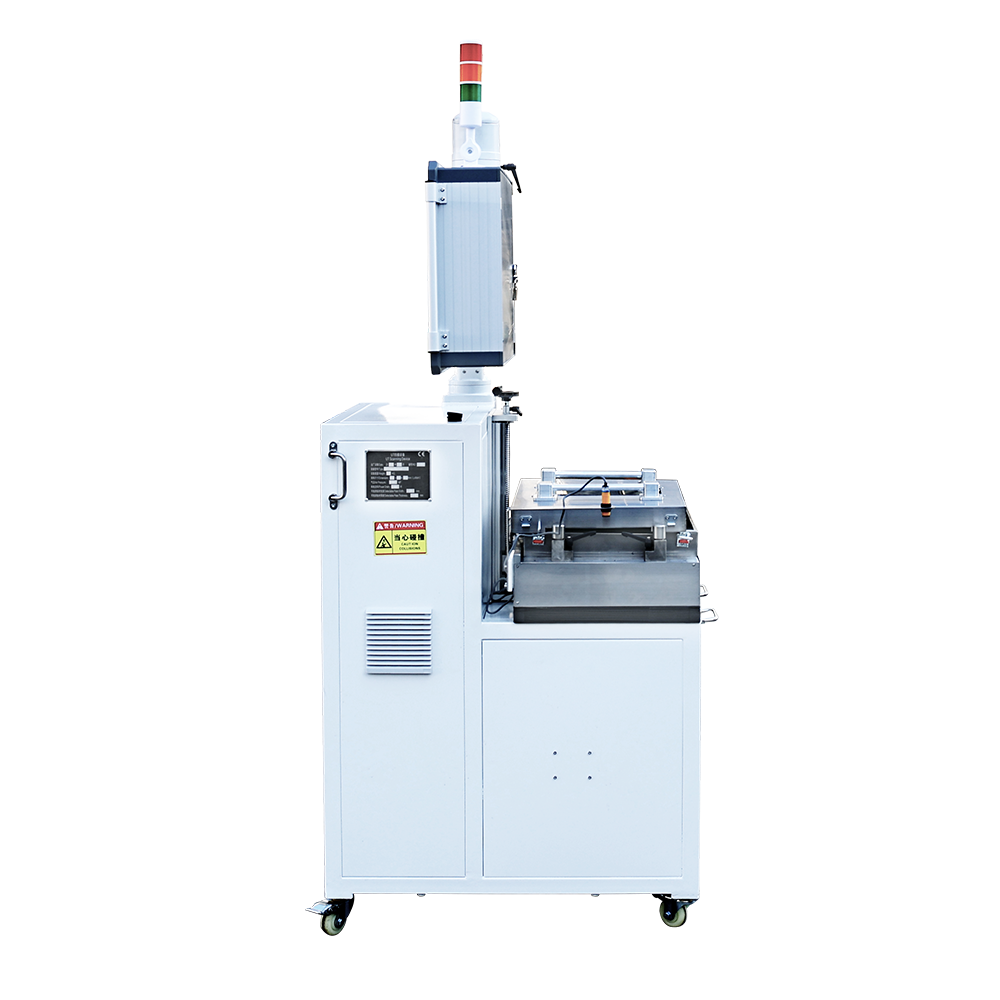

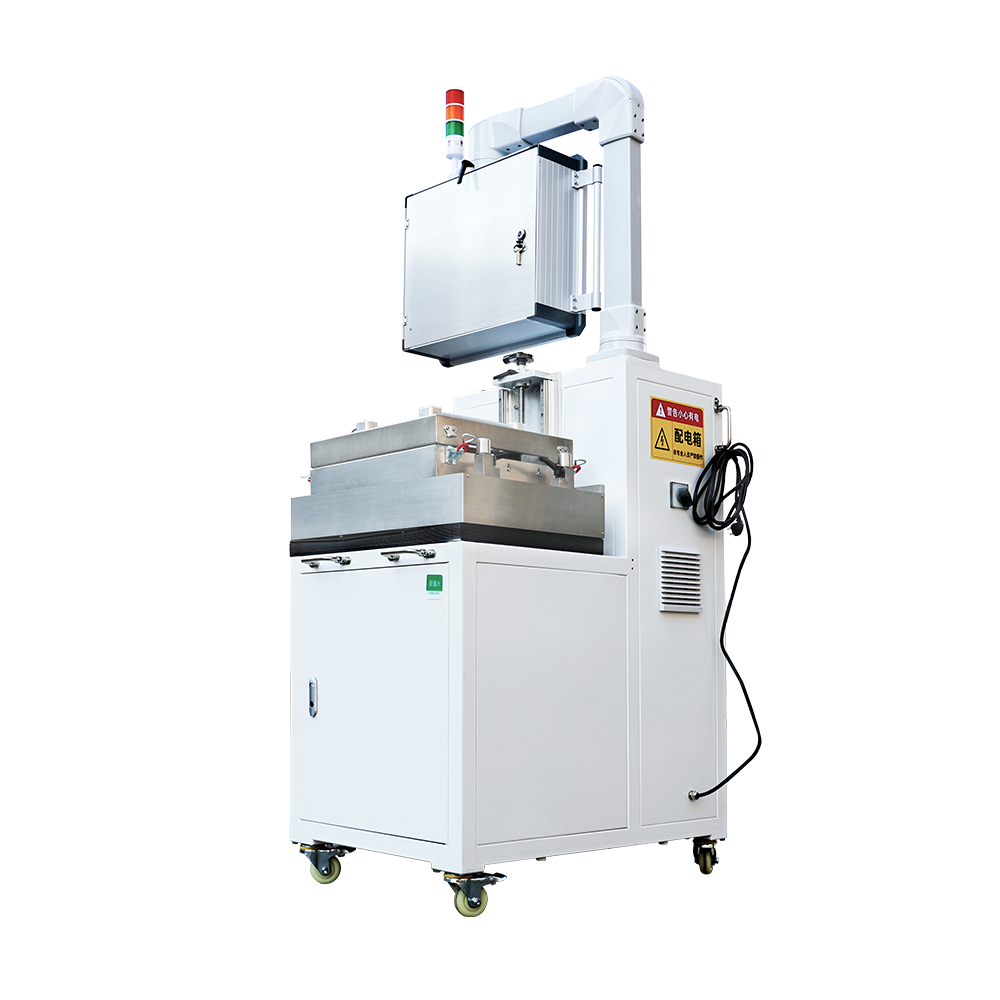

MPAUT-MTB01 是美泰公司專為風電葉片主梁拉擠板材研制的專業自動化無損檢測裝備。它基于相控陣超聲技術，集成了高精度掃描裝置、智能控制系統與數據分析軟件，構建起從自動化檢測、精準成像到數據追溯的全流程質量保障體系，被廣泛應用于拉擠玻纖板、碳纖板、碳?；旌习宓炔牧系纳a(chǎn)過程自動化檢測。

該系統配備多自由度伺服掃描模組，可根據板材幅寬與厚度自動規劃路徑，實現表面全覆蓋掃描。通過相控陣探頭的電子聚焦與波束偏轉，能夠精準識別分層、孔隙、夾雜、空腔、浸潤不良等缺陷，并實時生成A/B/C/S掃描圖像，清晰呈現缺陷位置、形態與尺寸，檢測分辨率與靈敏度優于傳統超聲方法。

系統支持檢測數據的實時采集、自動存儲和報告生成，并可對接產線MES系統，實現質量追溯與工藝優化。為風電葉片拉擠板材的工藝穩定性和產品質量提供可靠技術保障。

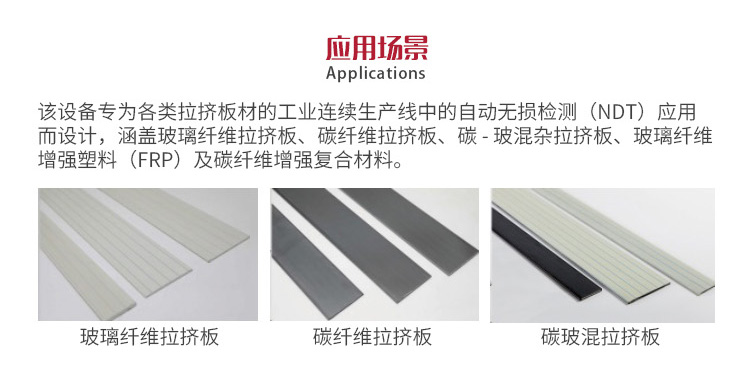

適用于玻璃纖維拉擠板、碳纖維拉擠板、碳?；炖瓟D板、玻璃纖維增強塑料（FRP）、碳纖維增強復合材料等各類拉擠板的工業化連續生產流水線中的自動化無損檢測。

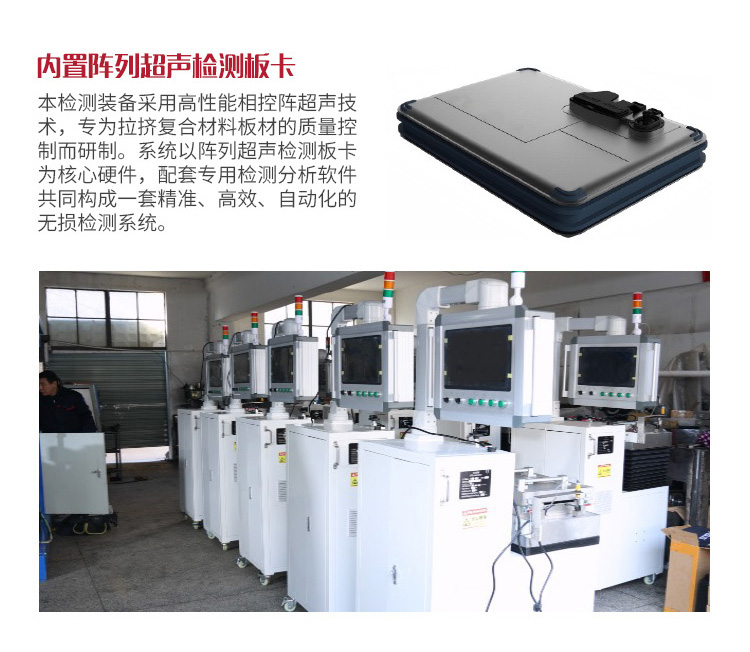

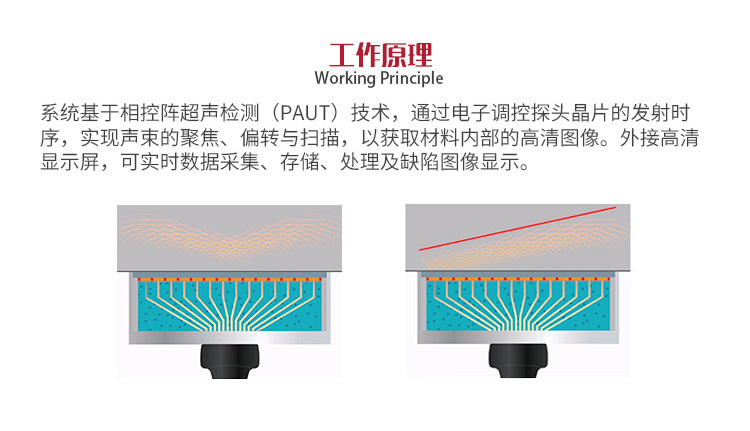

系統基于相控陣超聲檢測（PAUT）技術，通過電子調控探頭晶片的發射時序，實現聲束的聚焦、偏轉與掃描，以獲取材料內部的高清圖像。外接高清顯示屏，可實時數據采集、存儲、處理及缺陷圖像顯示。

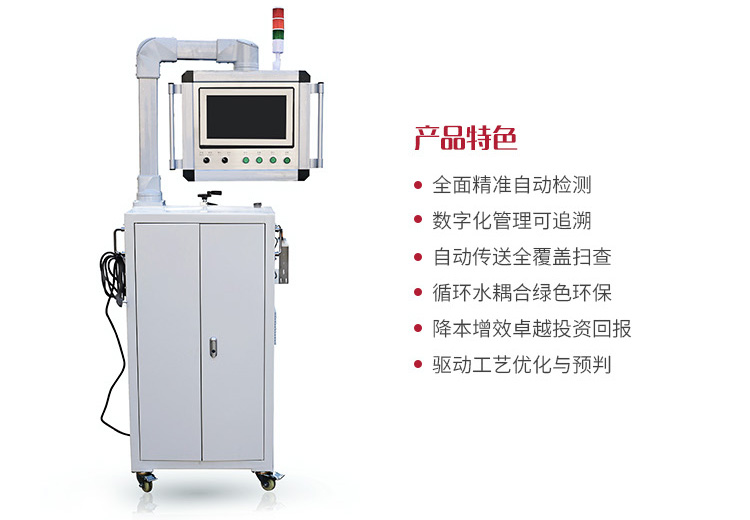

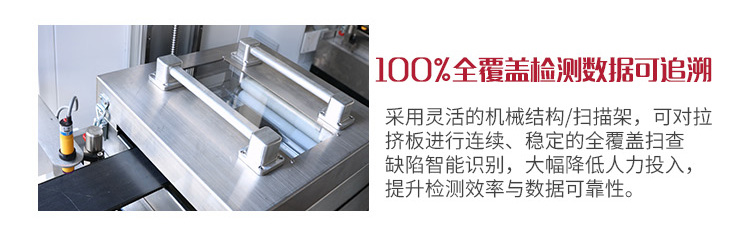

l 自動化智能高效檢測：采用靈活的機械結構/掃描架，可對拉擠板進行連續、穩定的全覆蓋掃查，缺陷智能識別，大幅降低人力投入，提升檢測效率與數據可靠性。

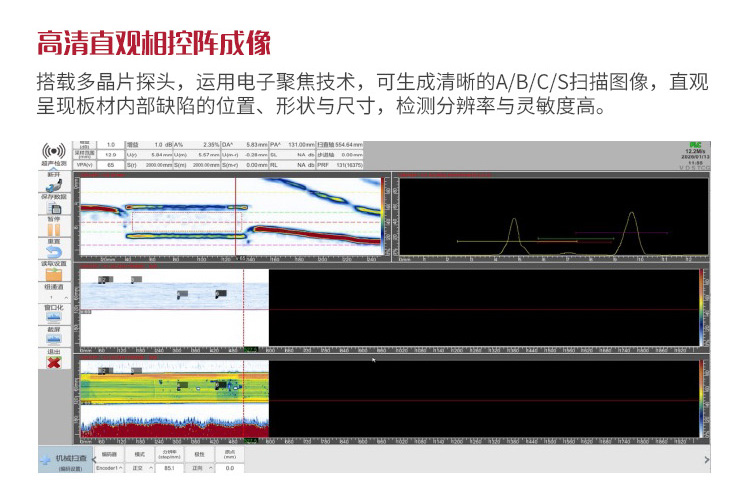

l 高清相控陣成像：搭載多晶片探頭，運用電子聚焦技術，可生成清晰的A/B/C/S掃描圖像，直觀呈現板材內部缺陷的位置、形狀與尺寸，檢測分辨率與靈敏度高。

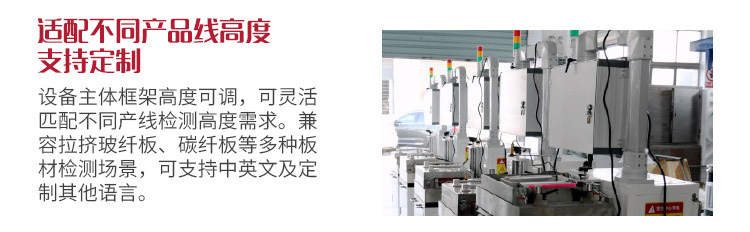

l 超強兼容性與適配性：設備主體框架高度可調，可靈活匹配不同產線檢測高度需求；兼容拉擠玻纖板、碳纖板等多種板材檢測場景，可支持中英文及定制其他語言。

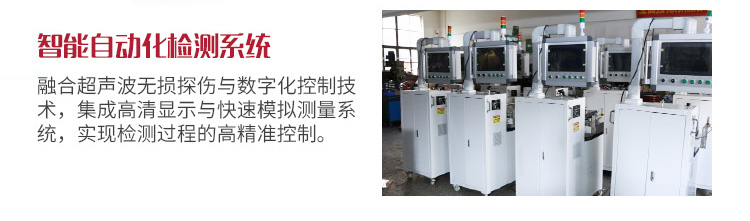

l 高度集成智能檢測系統：融合超聲波無損探傷與數字化控制技術，集成高清顯示與快速模擬測量系統，實現檢測過程的高精準控制。

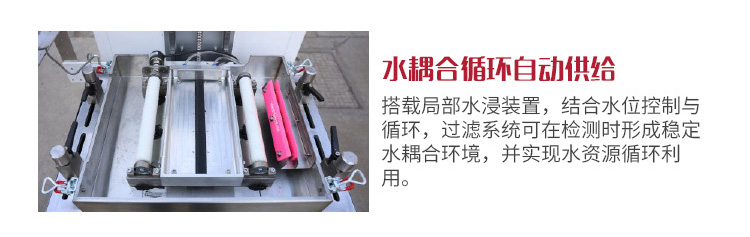

l 水耦合循環自動供給：搭載局部水浸裝置，結合水位控制與循環過濾系統，可在檢測時形成穩定水耦合環境并實現水資源循環利用。

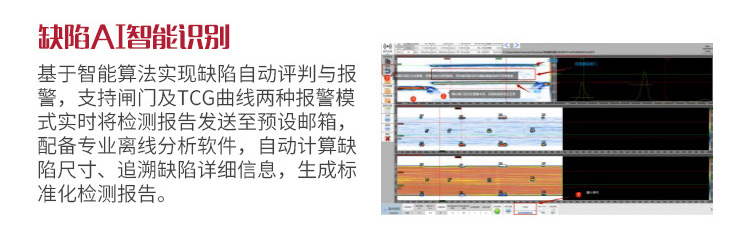

l 缺陷AI智能識別：基于智能算法實現缺陷自動評判與報警，支持閘門及TCG曲線兩種報警模式，可實時將檢測報告發送至預設郵箱，方便遠程查看與歸檔管理；配備專業離線分析軟件，支持A/B/C/D/S圖像多維度分析，自動計算缺陷尺寸、追溯缺陷詳細信息，并生成標準化檢測報告，可導出EXCEL或PDF格式。

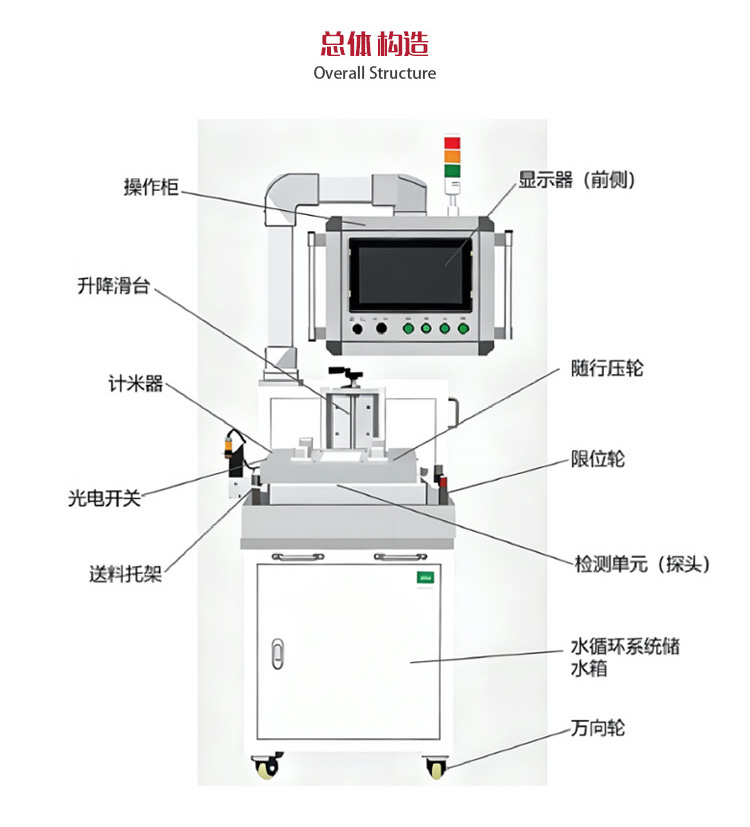

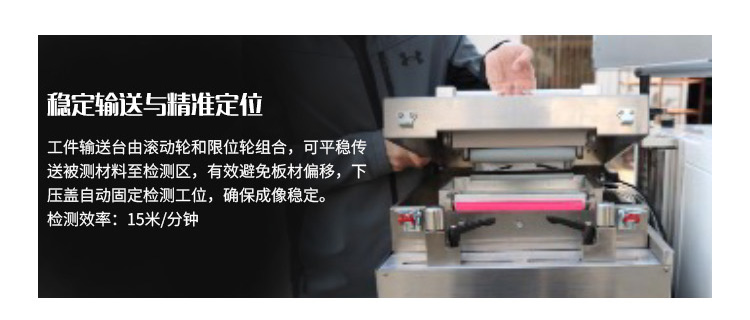

l 穩定輸送與精準定位：工件輸送臺由滾動輪和限位輪組合構成，可平穩傳送被測材料進入檢測區，有效防止左右偏移；板材就位后，下壓蓋自動固定檢測工位，避免上下晃動，保障成像穩定。

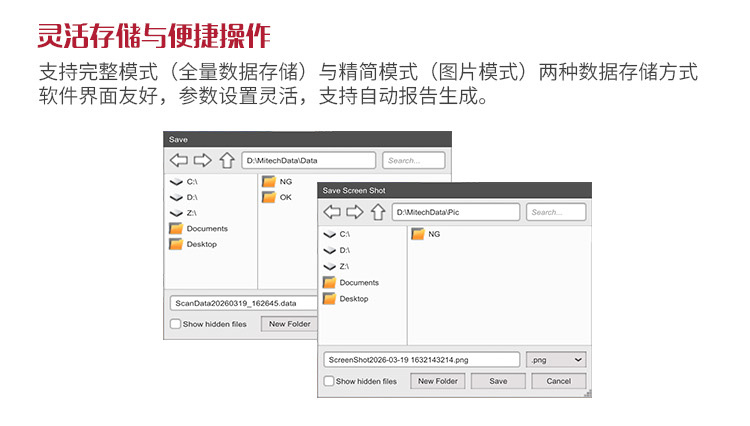

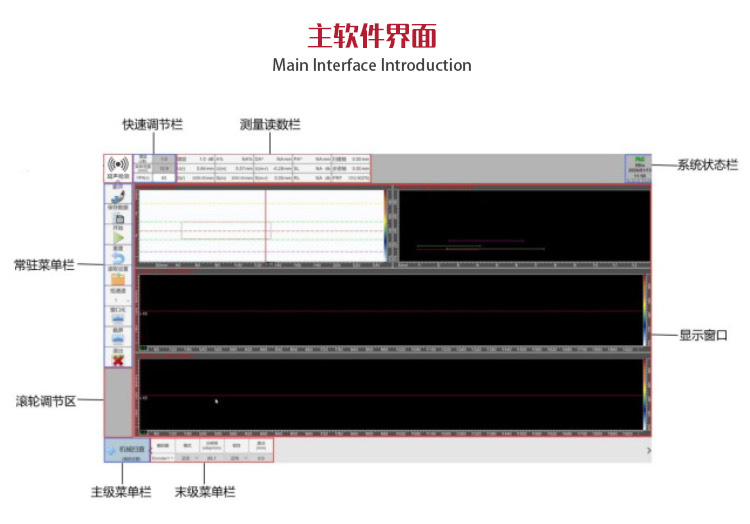

l 靈活存儲與便捷操作：支持完整模式（全量數據存儲）與精簡模式（圖片模式）兩種數據存儲方式，滿足不同數據管理需求；軟件界面友好，參數設置靈活，支持自動報告生成，降低操作門檻。

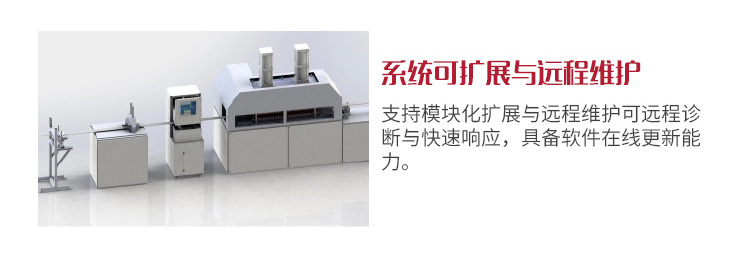

l 系統可擴展與遠程維護：系統支持模塊化擴展與遠程維護，可遠程診斷與快速響應，具備軟件在線更新能力，可有效降低后期維護成本與設備停機時間。

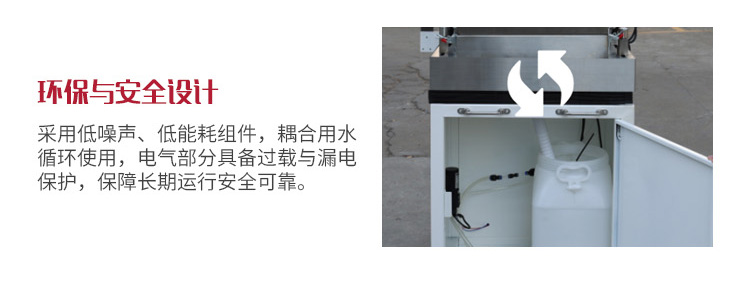

l 環保與安全設計：系統采用低噪聲、低能耗組件，耦合用水循環使用，符合綠色制造要求；電氣部分具備過載與漏電保護，保障長期運行安全可靠。

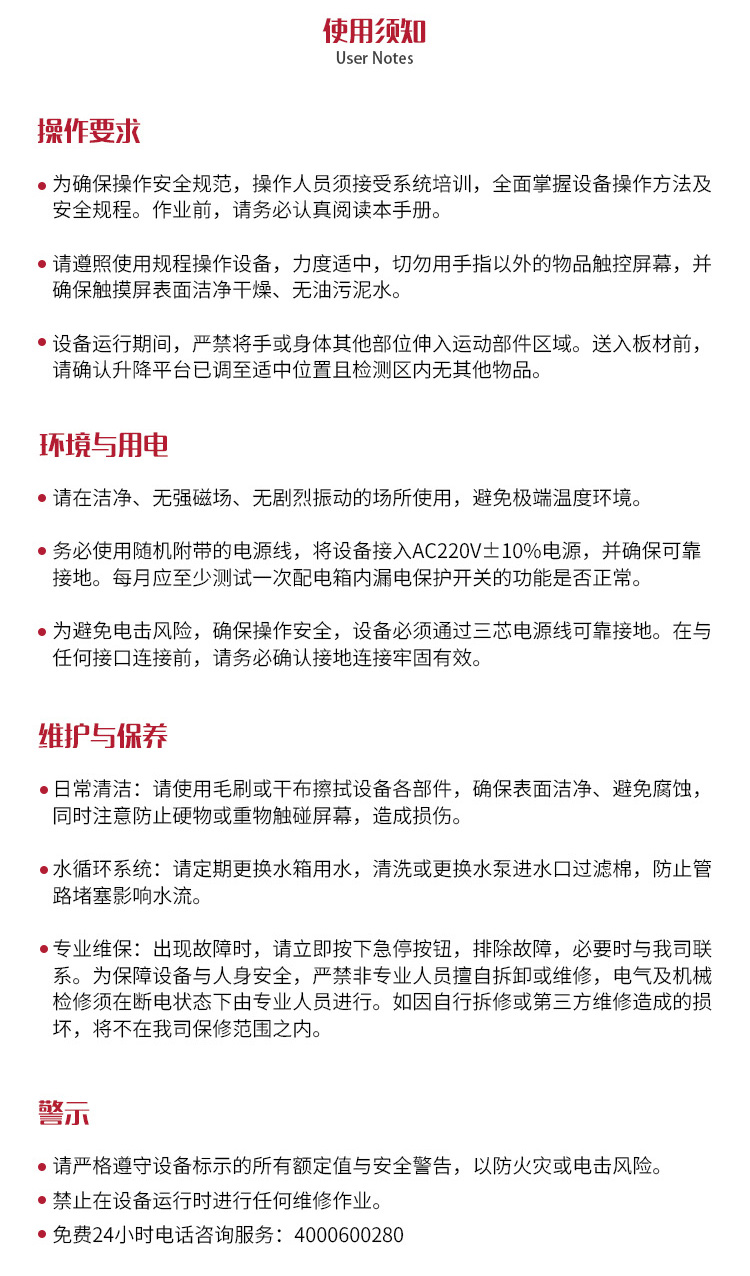

操作要求

l 為確保操作安全規范，操作人員須接受系統培訓，全面掌握設備操作方法及安全規程。作業前，請務必認真閱讀本手冊。

l 請遵照使用規程操作設備，力度適中，切勿用手指以外的物品觸控屏幕，并確保觸摸屏表面潔凈干燥、無油污泥水。

l 設備運行期間，嚴禁將手或身體其他部位伸入運動部件區域。送入板材前，請確認升降平臺已調至適中位置且檢測區內無其他物品。

環境與用電

l 請在潔凈、無強磁場、無劇烈振動的場所使用，避免極端溫度環境。

l 務必使用隨機附帶的電源線，將設備接入AC220V±10%電源，并確?？煽拷拥?。每月應至少測試一次配電箱內漏電保護開關的功能是否正常。

l 為避免電擊風險，確保操作安全，設備必須通過三芯電源線可靠接地。在與任何接口連接前，請務必確認接地連接牢固有效。

警示：

請嚴格遵守設備標示的所有額定值與安全警告，以防火災或電擊風險。

禁止在設備運行時進行任何維修作業。

維護與保養

l 日常清潔：請使用毛刷或干布擦拭設備各部件，確保表面潔凈、避免腐蝕，同時注意防止硬物或重物觸碰屏幕，造成損傷。

l 水循環系統：請定期更換水箱用水，清洗或更換水泵進水口過濾棉，防止管路堵塞影響水流。

l 專業維保：出現故障時，請立即按下急停按鈕，排除故障，必要時與我司聯系。為保障設備與人身安全，嚴禁非專業人員擅自拆卸或維修，電氣及機械檢修須在斷電狀態下由專業人員進行。如因自行拆修或第三方維修造成的損壞，將不在我司保修范圍之內。
